HY-3212数字信息化(两线制HIS)医护对讲系统

(替代传统的一览表方案 并具备电子信息权威部门检测报告)

一,概述
       传统挂匾式的医护对讲方案已经适应不了现代医疗机构创建无纸化、信息化、智能化、数字化的办公需求。我公司结合医疗机构的实际使用情况,采用信息高科技技术,成功將互联网、液晶屏触摸操作、数字通讯等技术成功的运用到医用护理对讲系统中。实现了对传统的医护对讲系统革命性的更新换代,升级更新后的触摸屏全数字医护对讲系统,取代了传统机型毫无科技之感的挂匾、五金类外框。替代了易损、老化的按键开关、指示灯、塑料卡片等机械式操作。

新机型的医护主机电子病员一览表,可以直接在屏幕上编辑、触控操作、处理一切医护信息。淘汰了传统机型牛皮癣似的插片方式。彻底结束了护士抄写纸质病例卡片繁琐的历史。该机型的推出,提升了医疗机构数字化医院的建设水平,演绎了高科技带来的便利与乐趣,创造了视觉的平衡与产品的科技之美。


二,系统主要特殊优势(除具备传统机型功能外还增加了如下功能可控标使用
       1, 触摸屏电子一览表替代了传统的挂匾式机型
            医护主机采用10.1寸液晶触摸屏组成的电子病员一览表,可触控、设置、操控、处理一切医护信息。淘汰传统机型毫无科技感的挂匾类外观、易损、老化的塑料卡片显示牌、指示灯等方式。
    2,护士站信息发布交互显示系统:
          A一览表信息发布器外接66寸液晶大电视,实现了大型电子信息一览表功能,可方便快捷的观察到患者的基本信息。实时同步显示呼叫、护理级别、主治医生、责任护士等及其他信息。
          B,一览表信息发布器信息看板部分可显示礼貌用语.通知.温馨提示.手术安排.宣教信息等,包括病区当日患者流动,出入院人数,手术安排,值班医生医嘱等。
3,   HIS对接:
       可读取、调用HIS病人数据,自动将呼叫信息自动发布到护士站医护主机,实时自动更新每位住院病人的信息,手动随时编辑修改病员信息,彻底结束了护士抄写纸质病例卡片和白板繁琐的历史。
4,内部通讯系统:
         一个病区系统内可接入多个医生主机、护士站医护主机、副机、值班分机,各个主机之间可进行相互通话,取代了科室原有的内部通信系统,节约了医院成本。

5,高保真手机通话质量:
     选用进口语音通话模块,手机般通话质量,且音质宏亮、清晰无噪音。克服了网络对讲中存在的稍叫、失真的弊病。

6,值班分机功能:

可用于治疗室、值班室,便于医护人员及时了解情况,迅速作出反应,特别是在病人请求换药呼叫后便于护士进一步核对病人信息与所需的药物,以免拿错,夜晚值班时放在临时休息室最实用
7,医护主机可以设置指定区域接听:

可根据病员入住情况灵活安排护理人员的服务区域,分担了护理人员的考勤强度。例如:特殊病房(1-10床由1号主机接听,11-50床由2号主机接听)以此类推。

8,护理定位病房号与床号:

病房与床号可弹性编码,便于护士直达护理目标定位,克服了传统机型(1-N号)只能按顺序排号造成目标不明确的弊端例如:(101房1-2-3床,102房1-2-3床,909房1-2-3床)
9总值班室集中管理(级联控制系统)
      可设置将每个病区护士站主机统一汇总到一个总值班室一台主机上单人集中管理服务,适合大型医院或老年公寓夜晚多个科室多人值班集中管理,减轻了医护人员的劳动负担和医疗机构的费用。

10 大功率数字信号输出:

传输距离1000米不失真分机容量199个床位(无需加放大设备),最适合满足多病区老年公寓、方舱医院等大型医疗机构使用,是老医疗机构升级改造的首选机型(线路无需更换)

三,系统主要控标参数:(具备权威部门质量检测报告证书):
       A,病区(1-N)个医护主机可相互通话:取代了原来的内部通讯系统。
       B,医护主机的液晶屏电子一览表取代了传统的抄写卡片和书写白板。
      C, 可接多个医生主机、医护主机、副机、值班分机,可声光报警显示呼叫信息:用于治疗室、值班室等对讲使用可轻松实现托管功能,还可对本病区进行全覆盖广播宣教等。
     D,   HIS系统对接:通过与医护主机显示内容可实现同步实时更新,提升医院的信息化建设水平
     E,护士站信息交互系统(一览表信息发布系统):与HIS系统联动,通过LED大屏幕液晶电视将内容除包含信息看板功能外,可大屏幕显示病员一览表的实时呼叫信息.礼貌用语.通知.温馨提示.手术安排.宣教信息等,包括病区当日患者流动,出入院人数,手术安排,值班医生医嘱等

四,传统机型与HY-3212数字信息化医护主机使用形象对比如下:


传统机型的使用形象


改进后医护主机触摸屏电子一览表使用形象


改进后护士站大屏幕电子一览表使用形象

、系统构成及联网示意图:

     1,普通标配(一体机)方案一联网图:



2,值班分机、副机(分体式)方案二联网图

值班分机方案二

3,总值班室集中管理(级联管理)方案三联网图





六,系统组成部分:


    1、 护士站医护主机

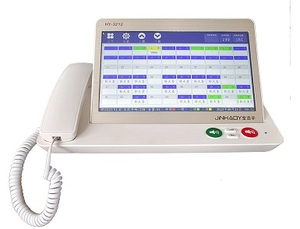

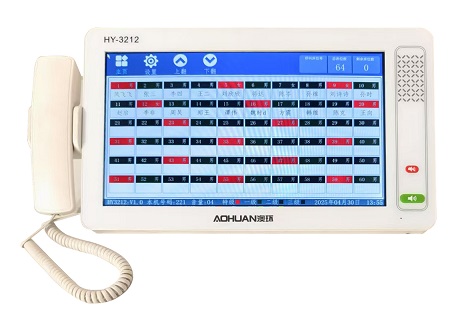

                  10.1 寸护士站医护主机(标配一体机)

主要功能如下:

① 电子一览表,液晶显示医生、护士、患者等相关信息、接听床头分机的呼叫;

② 呼叫床头分机,与床头分机对讲;

③ 有分机呼叫时语音播报分机床号或房号;

④ 现场对本机编号(一个系统有多个医护机时);

外形及安装方法:

(1) 外形尺寸:325mm*226mm*68mm10.1寸液晶显示,触摸屏)

(2) 安装方式:台式或桌面放置。

3安装位置:护士站、医生办公室、治疗室、值班室等

4接入方式:总线制。


2、 护士站 大屏幕电子一览表显示系统;


1,安装方式:软件安装,与HIS系统对接。无HIS时可手动编辑。

2,安装位置:护士站电脑。

3,接入方式:VGA数据线。

4,从HIS系统提取(或直接录入)并显示患者信息;

5,对系统使用进行统计分析、日常管理、对系统设备进行广播等。


3、护士站信息发布交互系统:



       信息看板、信息交互发布显示系统


产品简介:

      1、本产品为本公司自主研发,具有独立知识产权,与 HIS 系统联动,通过 LED 大屏幕液晶电视将内容除包含信息看板功能外,还完成护理系统对接、显示等功能,也可根据医院不同科室要求定制或增加其它功能。

     2、包括电子病员一览表,从 HIS 系统提取(或直接录入)并显示患者信息。

     3、发送医生、护士、患者信息至床头分机或门口分机。

    4、对系统使用进行统计分析,日常管理,为科室日常管理提供数据指导,以便及时调整管理方式,从而更好的提高患者满意度。

    5通过与 HIS 系统对接后,系统各显示设备的显示内容可实现同步实时更新,有效提高患者满意度,提升医院的信息化建设水平。

   6、护士排班系统:

         可在后台对最多一个月进行排班,排班完成后,显示信息为今明两天的排班信息。

     7、交班日志显示:

      8、病患信息:

          包含有今日出院、今日入院、今日手术、明日手术、转入、转出、换房、病危、病重等信息显示等。

      9、诊疗信息:

             包含大部分诊断信息如、测血压、气压治疗、心电监护、测血糖、吸氧、生命体征....等,可以通过后台更改实时更新。

10、科室光荣榜:

         可以显示科室骨干、医护人员精英、劳模等头像。11、该系统采用 B/S 与 C/S 混合软件架构。通过护士长或院领导账号可登录到系

统 WEB 页面查看和编辑自己科室的排班,诊疗信息,更改提交后,客户端会立即显示更改后的信息,具有实时性。


4,总控制主机(值班分机、副机)(级联管理)款

         总控制主机值班分机款



5、病床分机:


    1, 超博嵌入铝合金拉丝高档分机:



     超薄嵌入式高档铝合金拉丝面板分机

         外形尺寸:160*80MM

            开口尺寸:107*70MM

            视角嵌入厚度5MM

1)安装方式:墙面明装或设备带嵌入。

2)安装位置:病房床头。

3)接入方式:总线制。

4)主要功能:

① 与医护主机常规呼叫对讲功能;

② 分机面板具备换药呼叫,医护人员定位,呼叫转移等






      超薄嵌入设备带分机


2, 外装不锈钢面板分机:



        外装不锈钢面板分机:



   3,普通嵌入式分机:









   外形尺寸:126*78MM

    设备带开口尺寸:105*65MM

     视角嵌入厚度10MM




   4,普通外装式分机;








      外形尺寸:126*78 MM

         外观视角厚度15MM

      (1)安装方式:墙面明装或设备带嵌入。

2)安装位置:病房床头。

3)接入方式:总线制。

4)主要功能:

① 与医护主机常规呼叫对讲功能;

② 换药呼叫,医护人员定位,呼叫转移等


5,定制款外装高端铝合金(亚克力)拉丝面板如下


定制款外装高端铝合金(亚克力)拉丝面板


定制款外装ABS塑料面板

安装方式:设备带嵌入

1)安装位置:病房床头。

    (2)接入方式:总线制。

      (3)主要功能:

   1,与医护主机呼叫对讲,分机面板具有专用换药呼叫功能、取消呼叫功能

         2,多功能手柄,具备换药呼叫、床头阅读灯、医护人员定位呼叫转移等


6、语音中文走廊显示屏




                     语音走廊汉字显示屏


1 外形尺寸 950*180*48mm

2 安装方式:吸顶式安装。

(3)安装位置:病房走道。

(4)主要功能:

1 呼叫时循环显示护理级别、语音报病房号和床位号;

2 待机时显示时间、护士位置、温馨提示等信息。


7, 数码走廊屏



1,外形尺寸695*181*45mm

2 安装方式:吸顶式安装。

3,安装位置:病房走道。

4,主要功能:

呼叫时循环显示病房号和床位号



8、卫生间紧急按钮

      卫浴金浩宇 (2).jpg


1 可防卫生间的水珠和水雾,确保按钮在潮湿环境下能正常工作。

2 采用在线编码方式,可任意设定编码号。有拉线、

3 卫生间紧急报警时,主机上会有急促的特殊声响提示和号码显示并强插低级别

的呼叫。

4 开关在报警状态时,开关上的指示灯会闪亮,并强制医护管理人员必须到现场

进行处理。


8、三色门灯




1 外形尺寸:86mm×mm86mm

2 安装方式:86 底盒壁挂明装。

(2)安装位置:病房房间门口。

(3)接入方式:总线制。

(4)主要功能:

1 一般安装在病室门口,可根据护理级别分别对应显示不同的颜色,

有红,黄,绿三色。

2 可与房间关联,与房间内分机和紧急按钮关联,便于及时处理紧急情况。

3 病床呼叫护士站时,该病房外的门灯闪亮。


十二,信息化总线制(2线、3线)优势与IP网线制对比说明


序号

名称

总线制2线、3线

IP网线制

说明

1

系统组网技术优势

1,纯总线制,主机、分机等终端设备通过一条两芯总线连接,设备与设备之间不加任何辅助设备,电源、音频与数据传输等均通过两芯总线实现。

2,大功率输出:如:主控、医护主机线路输出1000米内,容量199门,中间无需任何放大或其它辅助设备

1,主机、分机等终端设备通过网络接口、网线等连接到POE交换机,外加单独的电源,通过标准 IP 网络协议实现信息通讯。

2,除了必须的设备终端,还要其它辅助及调制解调设备,如:多台网关、中继放大、电源适配器(一台终端一个或几台终端一个)、以及POE交换机等,

1. IP增加的辅助设备越多,隐性故障点就越多,或一台辅助设备故障影响多台设备使用终端不能正常工作,加大系统不稳的因素和维保时故障排查难度;             2.总线制设备若出现故障,就会很直观表现,故障设备不会影响其它设备正常工作。

3.后期使用如人为或其它因素损坏,网线只能重换一根,费工费料成本高,总线找到位置直接接牢绝缘做好就可以了;如:时间久了有老鼠咬坏或老化断裂,人为不小心拉断等。

2

方案造价优势

除了必须的设备终端,无辅助设备,减少故障点,节约使用方后期成本,

多次交换连接转换,所使用的配件越多既增加方案的造价又降低了系统稳定性,更增大了维护成本

2

布线优势

一条总线从管理主机出去,其它所有分机就近接入这条线即可,如家用照明灯的接法。

布线简单快捷,水电安装工就可完成

点对点布网线到每个设备和床头分机上,或点对点布网线到每个转换单元再用其它混合线制分配到房间和卫生间分机上,线材线束用料巨大,需专业的弱电施工人员,费用成本增加

十三,行业优势特点对比

序号

功能

总线制(2线、3线)

IP网线制

1

架构优势

总线制传输,设备与设备之间不加任何辅助设备,稳定性高,实施速度快,布线、安装、维护、升级成本低。

如:床头分机、门灯、走廊显示屏和值班分机等产品可任意增减,不受位置和数量限制,方便维保及故障排除

医护主机和走廊显示屏后期增加会受数量、位置限制。

如:每个科室值班医护主机和走廊显示屏有数量限制,走廊显示屏需单独从护士站起布线等。增加了布线的麻烦。

2

科室之间通讯优势

可在医生办公室、护士站值班室、治疗室、休息室、配药间等增加医护值班分机,在同病区内多个值班分机可相互通话,取代了原来的内部通讯系统。

轻松实现托管功能,还可对本病区进行全覆盖广播宣教等

目前达不到

3

总值班室集中管理(级联管理)优势

组网简单便捷

不同病区(楼栋),科室之间可做集中管理,方便使用方管理需求,大大降低人工成本,

组网方式繁琐

4

使用成本优势

因组网简单,系统无需定期维护,系统使用寿命长,使用方无后顾之忧。

组网繁琐,IP系统设备需定期维护,出现故障人工排查难度增加,所有成本转加到使用方
